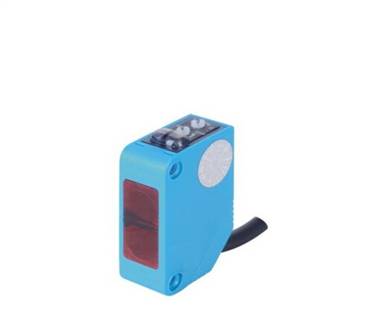

光電開關是傳感器大家族中的成員，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電緣絕），所以它可以在許多場合得到應用。
1、光電開關工作原理
光電開關（光電傳感器）是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路選通電路，從而檢測物體有無的。物體不限于金屬，所有能反射光線的物體均可被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。多數光電開關選用的是波長接近可見光的紅外線光波型。
2、光電開關的分類及術語解釋
（1）、光電開關分類
1.漫反射式光電開關：它是一種集發射器和接收器于一體的傳感器，當有被檢測物體經過時，物體將光電開關發射器發射的足夠量的光線反射到接收器，于是光電開關就產生了開關信號。當被檢測物體的表面光亮或其反光率極高時，漫反射式的光電開關是首選的檢測模式。
2.鏡反射式光電開關：它亦集發射器與接收器于一體，光電開關發射器發出的光線經過反射鏡反射回接收器，當被檢測物體經過且完全阻斷光線時，光電開關就產生了檢測開關信號。
3.對射式光電開關：它包含了在結構上相互分離且光軸相對放置的發射器和接收器，發射器發出的光線直接進入接收器，當被檢測物體經過發射器和接收器之間且阻斷光線時，光電開關就產生了開關信號。當檢測物體為不透明時，對射式光電開關是可靠的檢測裝置。
4.槽式光電開關：它通常采用標準的U字型結構，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了開關量信號。槽式光電開關比較適合檢測高速運動的物體，并且它能分辨透明與半透明物體,使用安全可靠。
5.光纖式光電開關：它采用塑料或玻璃光纖傳感器來引導光線，可以對距離遠的被檢測物體進行檢測。通常光纖傳感器分為對射式和漫反射式。
（2）光電開關術語解釋
1.檢測距離：是指檢測體按一定方式移動，當開關動作時測得的基準位置（光電開關的感應表面）到檢測面的空間距離。額定動作距離指接近開關動作距離的標稱值。
2.回差距離：動作距離與復位距離之間的絕對值。
3.響應頻率：在規定的1s的時間間隔內，允許光電開關動作循環的次數。
4.輸出狀態：分常開和常閉。當無檢測物體時，常開型的光電開關所接通的負載由于光電開關內部的輸出晶體管的截止而不工作，當檢測到物體時，晶體管導通，負載得電工作。
5.檢測方式：根據光電開關在檢測物體時發射器所發出的光線被折回到接收器的途徑的不同，可分為漫反射式、鏡反射式、對射式等。
6.輸出形式：分NPN二線、NPN三線、NPN四線、PNP二線、PNP三線、PNP四線、AC二線、AC五線（自帶繼電器），及直流NPN/PNP/常開/常閉多功能等幾種常用的輸出形式。
7.表面反射率：漫反射式光電開關發出的光線需要經檢測物表面才能反射回漫反射開關的接受器，所以檢測距離和被檢測物體的表面反射率將決定接受器接收到光線的強度。粗糙的表面反射回的光線強度必將小于光滑表面反射回的強度,而且，被檢測物體的表面垂直于光電開關的發射光線。
8.環境特性：光電開關應用的環境亦會影響其長期工作可靠性。當光電開關工作于大檢測距離狀態時，由于光學透鏡會被環境中的污物粘住，甚至?xí)灰恍⿵?qiáng)酸性物質腐蝕，以至其使用參數和可靠性降低。較簡便的解決方法就是根據光電開關的大檢測距離（Sn）降額使用來確定佳工作距離。
（3）光電開關使用注意事項
1.紅外線傳感器屬漫反射型的產品，所采用的標準檢測體為平面的白色畫紙。
2.紅外線光電開關在環境照度高的情況下都能穩定工作，但原則上應回避將傳感器光軸正對太陽光等強光源。
3.對射式光電開關小可檢測寬度為該種光電開關透鏡寬度的80%。
4.當使用感性負載（如燈、電動機等）時，其瞬態沖擊電流較大，可能劣化或損壞交流二線的光電開關，在這種情況下，請將負載經過交流繼電器來轉換使用。
5.紅外線光電開關的透鏡可用擦鏡紙擦拭，禁用稀釋溶劑等化學品，以免永久損壞塑料鏡。
6.針對用戶的現場實際要求，在一些較為惡劣的條件下，如灰塵較多的場合，所生產的光電開關在靈敏度的選擇上增加50%，以適應在長期使用中延長光電開關維護周期的要求。
7.產品均為SMD工藝生產制造，并經嚴格的測試合格后才出廠，在一般情況下使用均不會出現損壞。為了避免意外性發生，請用戶在接通電源前檢查接線是否正確，核定電壓是否為額定值。
以上內容就是我們?yōu)槟暮?jiǎn)單介紹，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。
|
