光電傳感器有NPN型輸出型(電流流入)和PNP輸出型(電流流出)兩種，當電流流出的傳感器(PNP輸出型)在接通時， 電流是從電源經傳感器的輸出端流到負載上，進入負載, 然后流到接地端。
而電流流入(NPN輸出型)的傳感器接通時，電流是從電源經負載流到傳感器的輸出端，然后流到接地端(GND)，后進入系統的地（GND）。
PNP與NPN型傳感器一般有三條引出線，即電源線VCC、GND，OUT信號輸出線；
1、NPN類NPN是指當有信號觸發時，信號輸出線OUT和GND連接，相當于OUT輸出低電平。
2、PNP類PNP是指當有信號觸發時，信號輸出線OUT和VCC連接，相當于OUT輸出高電平的電源線。

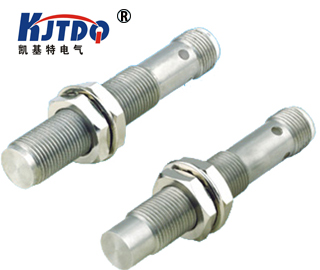

三線接近開關PNP、NPN的區別
PNP與NPN型傳感器一般有三條引出線，即電源線VCC、GND，OUT信號輸出線
1、NPN類
NPN是指當有信號觸發時，信號輸出線OUT和GND連接，相當于OUT輸出低電平。
2、PNP類
PNP是指當有信號觸發時，信號輸出線OUT和VCC連接，相當于OUT輸出高電平的電源線。
可以用萬用表帶電源測量，方法如下：在VCC、GND端接上電源，我廠三線制接近開關電源為DC12-36V，用一金屬塊類的東西放在接近開關測量端，其 指示燈亮起，用萬用表直流電壓檔測OUT和GND之間的電壓（紅表筆接OUT、黑表筆接GND），如果有電壓，說明OUT輸出高電位，是PNP型，如果無 電壓，說明OUT輸出低電位，是NPN型。
PNP與NPN型傳感器
PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種不同的狀態，屬于開關型傳感器。但二者輸出信號是截然相反的，即高電平和低電平。
PNP輸出是低電平0，NPN輸出的是高電平1。
PNP與NPN型傳感器（開關型）分為六類：
○1、NPN-NO（常開型）
○2、NPN-NC（常閉型）
○3、NPN-NC+NO（常開、常閉共有型）
○4、PNP-NO（常開型）
○5、PNP-NC（常閉型）
○6、PNP-NC+NO（常開、常閉共有型）
PNP與NPN型傳感器一般有三條引出線，即電源線VCC、0V線、OUT信號輸出線。
1、NPN類
NPN是指當有信號觸發時，信號輸出線OUT和電源線VCC連接，相當于輸出高電平的電源線。
NPN-NO型，在沒有信號觸發時，輸出線是懸空的，即VCC電源線和OUT線斷開；當有信號觸發時，OUT與VCC電源線電壓相同，二者相連，輸出高電平VCC。
NPN-NC型，在沒有信號觸發時，OUT與VCC電源線電壓相同，輸出高電平VCC；當有信號觸發后，輸出線是懸空的，即VCC電源線和out線斷開。
NPN-NC+NO型，其實就是多出一個輸出線OUT，用戶可以根據需要選擇。
2、PNP類
PNP是指有信號觸發時，信號輸出OUT和0V線連接，相當于輸出低電平0V。
PNP-NO型，在沒有信號觸發時，輸出線是懸空的，就是0V線和OUT線斷開。有信號觸發時，OUT線和0V線相連，電壓相同，輸出低電平OV。
PNP-NC型，與PNP-NO型的特性相反。
PNP-NC+NO型，和NPN-NC+NO型類似，多出一個輸出線OUT，即兩條信號反相的輸出線。
一般常用的是NPN型，即高電平有效狀態。PNP很少使用。
以上內容就是我們?yōu)槟暮?jiǎn)單介紹，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
