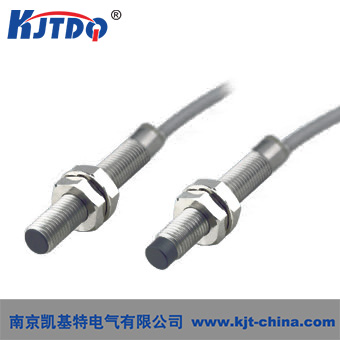

光電傳感器有NPN型輸出型(電流流入)和PNP輸出型(電流流出)兩種，當電流流出的傳感器(PNP輸出型)在接通時， 電流是從電源經傳感器的輸出端流到負載上，進入負載, 然后流到接地端。而電流流入(NPN輸出型)的傳感器接通時，電流是從電源經負載流到傳感器的輸出端，然后流到接地端(GND)，后進入系統的地（GND）。 PNP與NPN型傳感器一般有三條引出線，即電源線VCC、GND，OUT信號輸出線 1、NPN類 NPN是指當有信號觸發時，信號輸出線OUT和GND連接，相當于OUT輸出低電平。 2、PNP類 PNP是指當有信號觸發時，信號輸出線OUT和VCC連接，相當于OUT輸出高電平的電源線。
NPN和PNP主要就是電流方向和電壓正負不同，說得“專業”一點，就是“極性”問題。
PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電平和低電平。PNP輸出是高電平1，NPN輸出的是低電平0。
PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電平和低電平。PNP輸出是高電平1，NPN輸出的是低電平0。 |
